Plan d'intervention pour OMYA
Rong Zhou
IUT Hubert Curien
### l'entreprise OMYA - moyenne entreprise (code L230-1 et L230-2) - 70 salaries - speciailisé en Carbonate de Calcium ($CaCO_3$) - extraction de gisement de Carbonate de Calcium - sa transformation en charges minérales - $d= 2-130 \mu m$ --- ### production - ouvré 21 jours/mois - $ 200.000\ tonnes $ fabriqué par an
l'organisation d'entreprise
@startuml <style> component { FontSize: 28 FontStyle: bold Padding 10 } .dir { BackGroundColor #FFCCCC FontColor #800000 } .carriere { BackGroundColor #CCE5FF FontColor #0B3D91 } .tech { BackGroundColor #CCFFCC FontColor #0A6B00 } .prod { BackGroundColor #FFE7CC FontColor #B35400 } .achats { BackGroundColor #E6CCFF FontColor #5A2B8A } arrow { LineColor #666666 } </style> component ld <<dir>> as "la direction" component carriere <<carriere>> as "carrière" component technique <<tech>> as "technique" component production <<prod>> as "production" component achats <<achats>> as "achats" ld -down-> carriere ld -down-> technique ld -down-> production ld -down-> achats @enduml
### Le département de maintenance - 15 salarié - utilise GMAO - engage en maintenance préventive systèmatique
le processus d'intervention

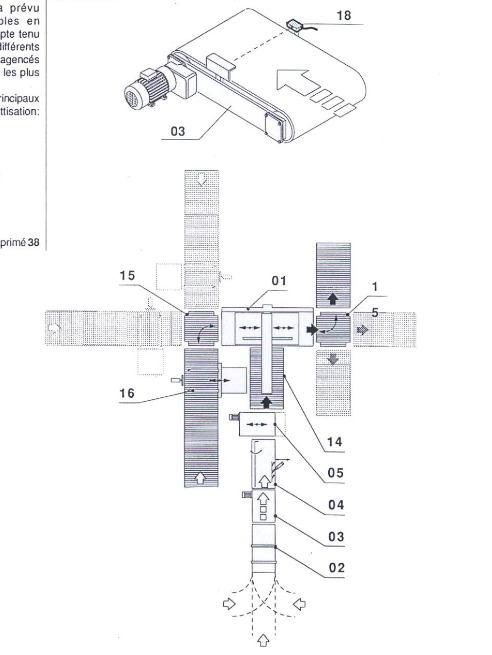

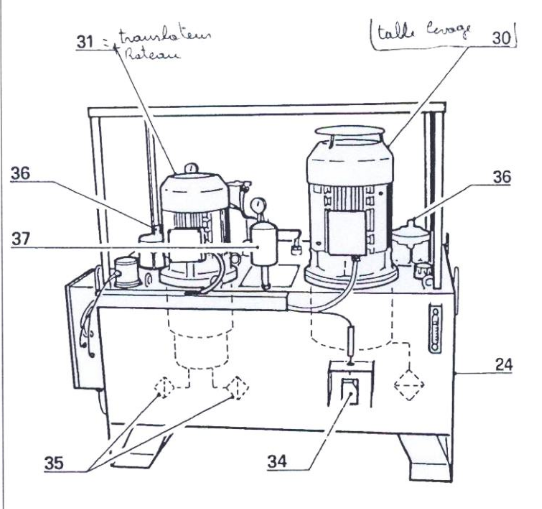

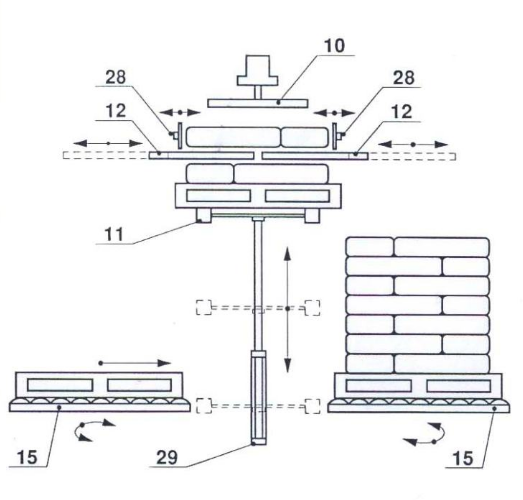

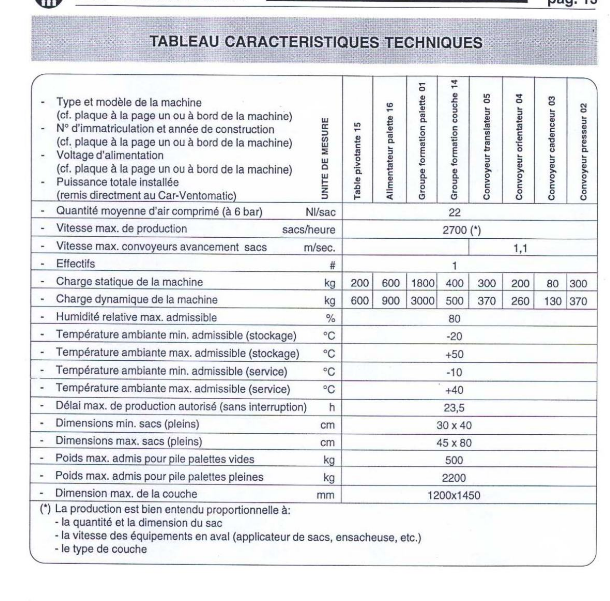

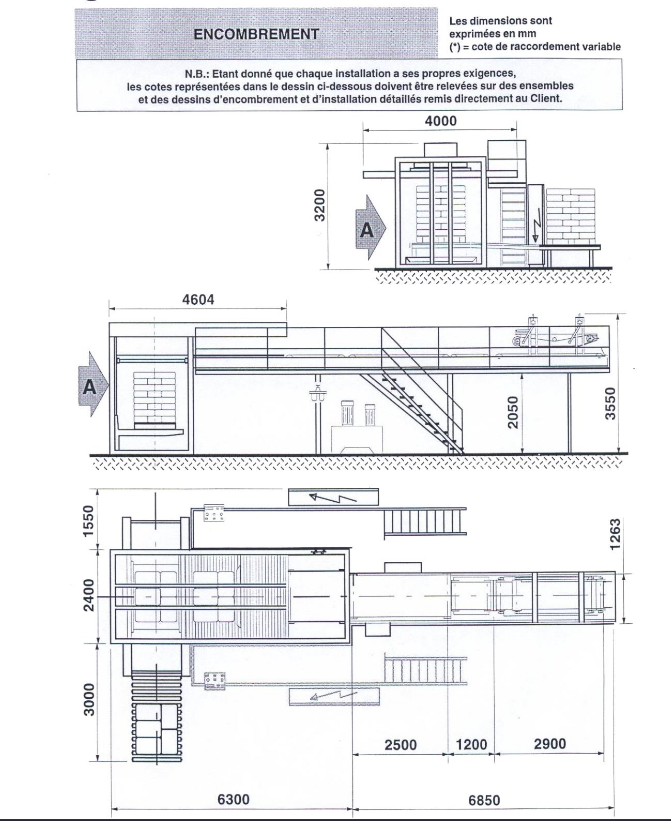

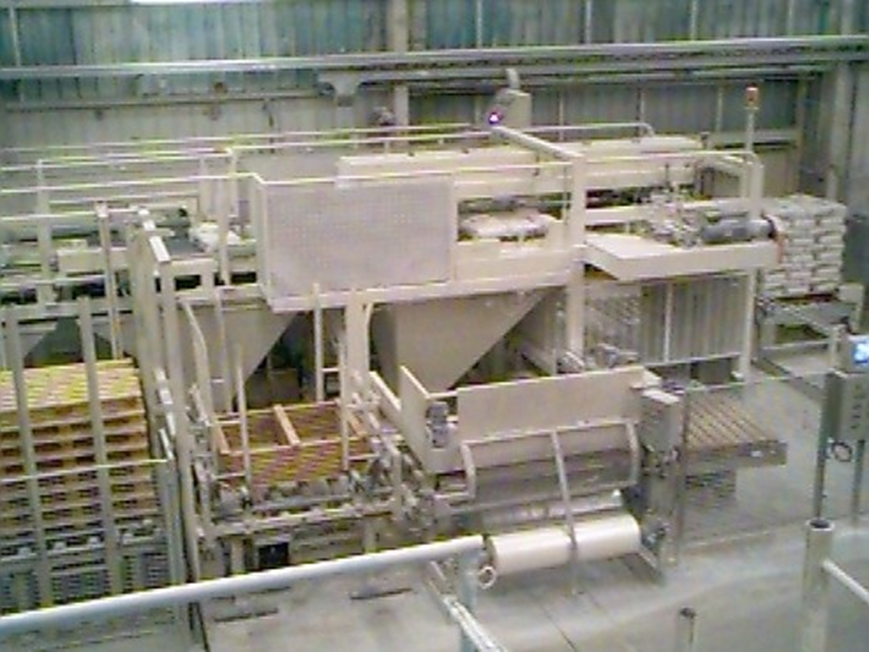

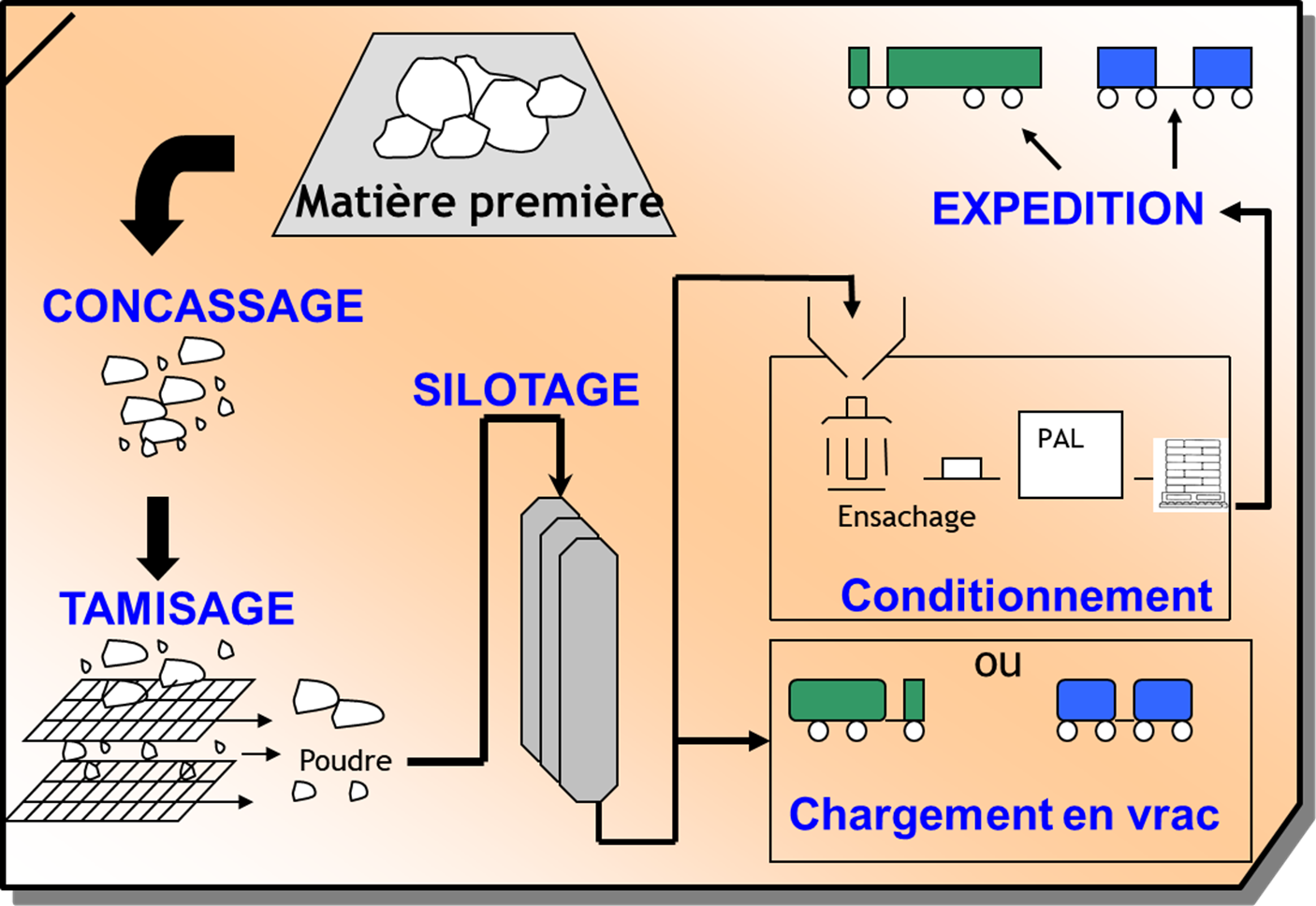

### Intervention palliative - personnes concernés - responsable de maintenance - technicien intervenant - documentation - ordre de travaux - bon de sortie magasin - rapport d'intervention - Securité - Consigne de sécurité - électrique - pneumatique - Équipement de protection personnelle --- # Le Problème --- ### La chaîne de conditionnement - arrêts fréquents - causé « essentiellement » par le palettiseur - au coeur du processus de conditionnement ---  --- ### Le palettiseur - Marque : Ventomatic - No : PALC 2 - Immatriculation : P198 - Construit en : 1995 - Tension d'alimentation : 500 v 50 Hz - Cadence : 32-38 palettes/h  --- --- ## Components clés --- ### convoyeur - dossier technique P8 - presseur 02 - cadenceur 03 - orientateur 04 - translateur 05  --- ### groupe formation palette 01 - dossier technique P10 - table de levage 11 - cylindre table à commande hydraulique 29 - palettes de compactage - pour aplanissement  --- ### groupe hydraulique - dossier technique P12 - 2 types de pompes - pompe à engrenage 30 - double pompe à engrenage 31 - réservoir de 400 L  --- ### donnée caractéristiques - dossier technique P13,14 - $V_{max}=2700 sacs\cdot h^{-1}$ nominative - Temperature ambiante admissible $40^\circ\mathrm{C}$ en service et $50^\circ\mathrm{C}$ en stockage - Dimension : $13150mm\times 6950mm\times 3200mm$  ---  --- ### précautions concernant la fluide en système hydraulique <a href="OMYAHydraulicPrecaution.html" target="_blank">Visualier mindmap</a> --- ### Maintenance préventive systèmatique <a href="OMYAPreventiveMaintenance.html" target="_blank">Visualiser mindmap</a> --- # l'automate programmable - MODICON-984 - Tableau d'instruction : P50-54 --- # Historique de Panne - P61 - Tracer les défaillances - permettre l'analyse sur la fréqunce et les caractéristiques - identifier les éléments les plus problèmatiques - optimiser la maintenance préventive - comprendre le besoin éventuelle de remplacer une machine/ensemble/sous-ensemble - améliorer la fiabilité --- # Topique central : maintenance systematique préventive --- ### Maintenance systematique préventive - améliorer la fiabilité - réduite le coût de maintenance (ou pas ?) - **à analyser et discuter !** --- # THE END
